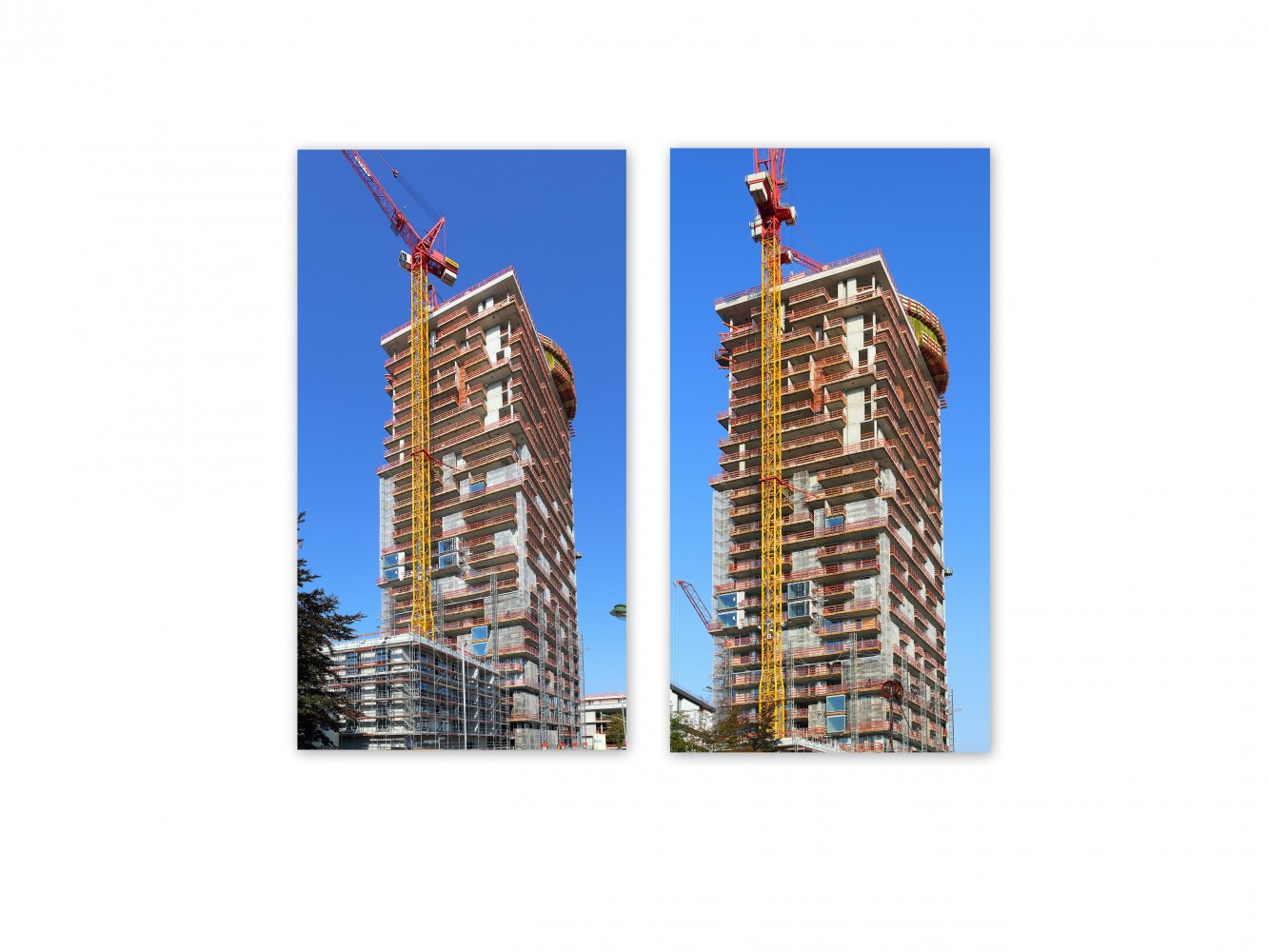

Seit Juli 2012 planen wir die Tragwerke der Neubauten des Henninger Turm Areals in Frankfurt. Auf dem ehemaligen Brauereigelände, das von dem als Getreidesilo gebauten Henninger Turm geprägt war, wird ein 140 m hohes Wohngebäude mit 39 Geschossen errichtet. Umgeben wird dieses Wohnhochhaus von einer bis zu 6-geschossigen Sockelbebauung, die u. a. Platz für Einzelhandel, Gastronomie, Büros und Freizeitaktivitäten bietet. Das Hochhaus weist bis zum 30. Obergeschoss einen rechteckigen Grundriss mit 27 x 38 m auf. Oberhalb des 30. Obergeschosses ist exzentrisch ein 6-geschosssiger runder Bereich, das sogenannte Fass, mit einem Durchmesser von 24 m angeordnet. Die Aussteifung des Hochhauses erfolgt über einen schlanken Stahlbetonkern (maximale Flächenausnutzung) und zusätzlich über die auf der Nordseite angeordnete Lochfassade sowie ein Outrigger System mit insgesamt 4 massiven Scheiben. Die Decken weisen eine Spannweite von 8,50 m auf und werden als mäßig vorge-spannte Stahlbetonflachdecken ausgeführt. Das oberhalb des 30. Geschosses angeordnete Fass verfügt im untersten Geschoss über vier aus dem Kern auskragende Stahlbetonwandelemente, die den gesamten äußeren Rand des Fasses tragen. Die Sockelgebäude werden ebenfalls in Stahlbetonweise ausgeführt. Die Decken weisen Regelspannweiten von 5 – 8 m und in Teilbereichen Spannweiten von 11 – 12 m auf und werden als Flachdecken, teilweise mit mäßiger verbundloser Vorspannung, ausgeführt.
Leistungen Tragwerksplanung: Leistungsphasen 1 bis 4, 6 vollständig Leistungsphase 5 teilweise
BGF / BRI
72.400 m² / 216.000 m³
Bauzeit 2013 bis 2015
Baukosten KG 300 + 400 (netto) 90,0 Mio. €
Bauherr ACTRIS Grundstücksverwaltungsgesellschaft Henninger Turm Objekt KG, 68219 Mannheim
Auftraggeber ACTRIS Grundstücksverwaltungsgesellschaft Henninger Turm Objekt KG, 68219 Mannheim
Architekt Meixner Schlüter Wendt, Frankfurt am Main
