Tunnel Tegel

Grundinstandsetzung und Erneuerung des Tunnels Flughafen Tegel

Der Tunnel Flughafen Tegel mit ca. 1000 m Länge liegt im Zuge der A 111 der Berliner Stadtautobahn und unterquert die Start- und Landebahnen des Flughafens Berlin-Tegel. Er wurde im Jahr 1979 in Betrieb genommen.

Im Rahmen der Grundinstandsetzung des Tunnels wurden Bauwerksschäden beseitigt.
Insbesondere die Undichtigkeit der Bauwerksfugen hat durch eindringendes Grundwasser im Winter zu Vereisungen auf den Fahrbahnen und damit zu zeitweisen Spursperrungen geführt.

Die Tunnelröhren wurden zunächst völlig entkernt und anschließend mit neuen Fugenabdichtungen versehen. Hinzu kommen konstruktive Brandschutzmaßnahmen an den Wänden und Decken. Die Tunnelsohle wurde neu abgedichtet und bekam standfeste Fahrbahnbeläge.

Der Leistungsumfang erstreckte sich auf

  • 24.000 m² Deckenflächen,
  • 34.000 m² Wandflächen mit Ein- und Ausfahrrampen,
  • 38.000 m² Fahrbahnflächen einschließlich der Rampen und
  • 4.000 m Notgehbahnen.

Mit der Erneuerung und Ergänzung der Betriebs- und Verkehrstechnik entspricht der Tunnel den modernen Sicherheitsstandards.

Zur Einhaltung der Brandschutzanforderung erhielt die Wandfläche einen mattenbewehrten Spritzbetonauftrag von i. M. 6 cm. Darauf wurde ein Oberflächenschutzsystem aufgetragen. Es verbessert die Reflexion der Tunnelbeleuchtung und erleichtert zugleich die Reinigung der Wände.

Brandschutzplatten im Deckenbereich erfüllen die Forderungen der Brandschutzklasse F 90.
Die Tunnelsohle erhielt nach einer Rissverpressung und partieller Betoninstandsetzung einen neuen Fahrbahnaufbau.

Eine besondere Herausforderung war die Instandsetzung der undichten Bauwerksfugen. Für die Wand- und Deckenfugen wurde eine angeflanschte Variante gewählt. Nach einer unfangreichen Untergrundbehandlung erfolgte das Anpressen der Fugenbänder mit Edelstahlblechen an die Fugenflanken.
Im Sohlbereich musste ein einbetoniertes Fugenband angeordnet werden. Um das Fugenband einzulegen, wurde mittels Hochdruckwasserstrahlen eine Kammer in die Betonsohle eingefräst. Die nötige Betondeckung wurde durch eine betonierte Aufkantung erreicht. Technisch besonders anspruchsvoll war die Verbindung des angeflanschten Wandfugenbandes mit dem einbetonierten Sohlfugenband. Hier musste eine aufwändige Sonderkonstruktion entwickelt werden, die auf der Grundlage eines Modells konzipiert wurde.

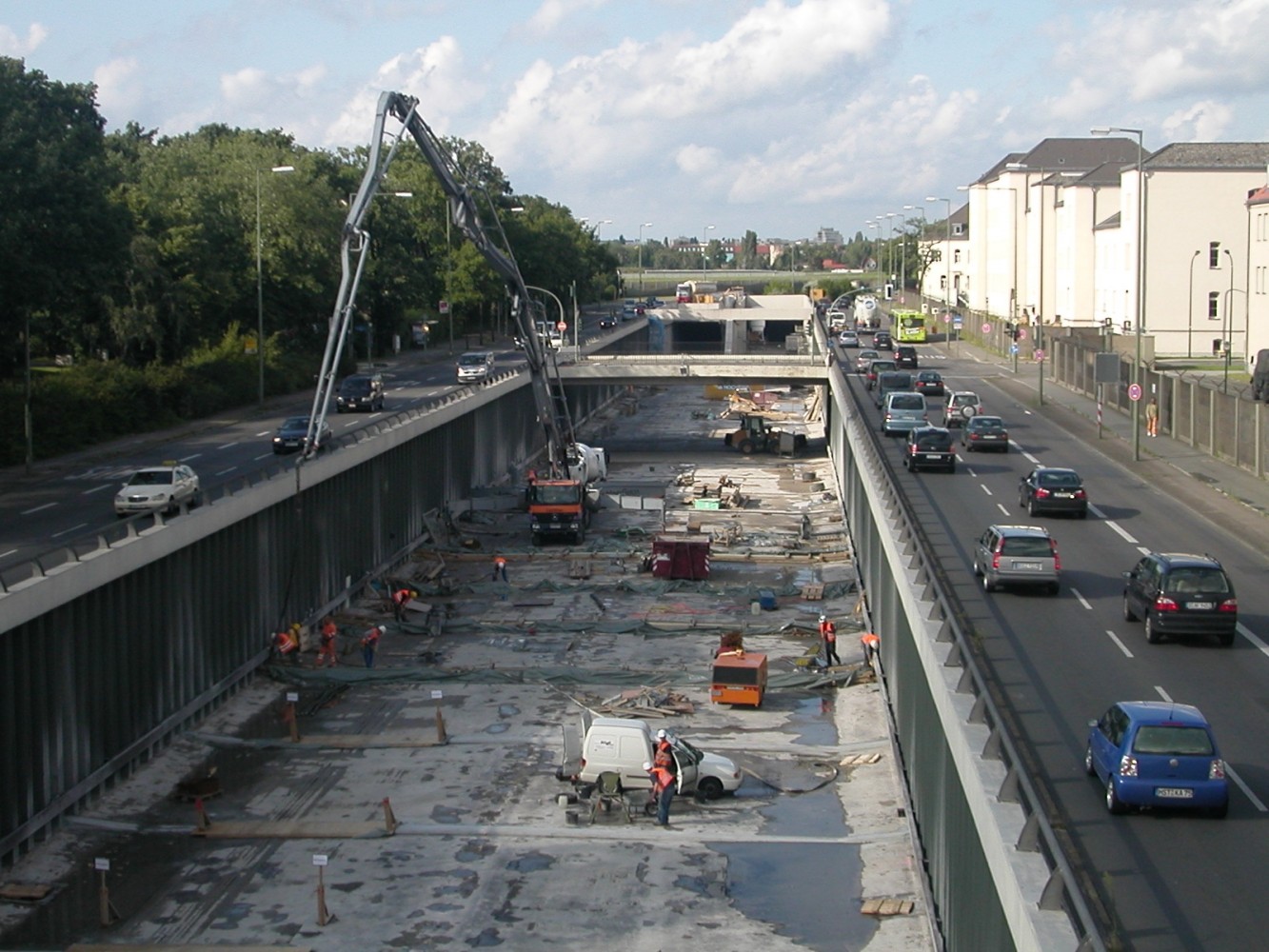

Die Betonage erfolgte mit selbstverdichtendem Beton, da durch die begrenzten Platzverhältnisse eine dynamische Verdichtung nicht zu realisieren war. Um den hohlraumfreien Einbau des Betons und die vollständige Einbindung des Fugenbandes belegen zu können, wurden 1:1 Musterfugen unter Baustellenbedingungen hergestellt.



Leistungen
Bauüberwachung in Ingenieurgemeinschaft

Baukosten
35,0 Mio. €



Bauherr
Land Berlin, Senatsverwaltung für Stadtentwicklung
