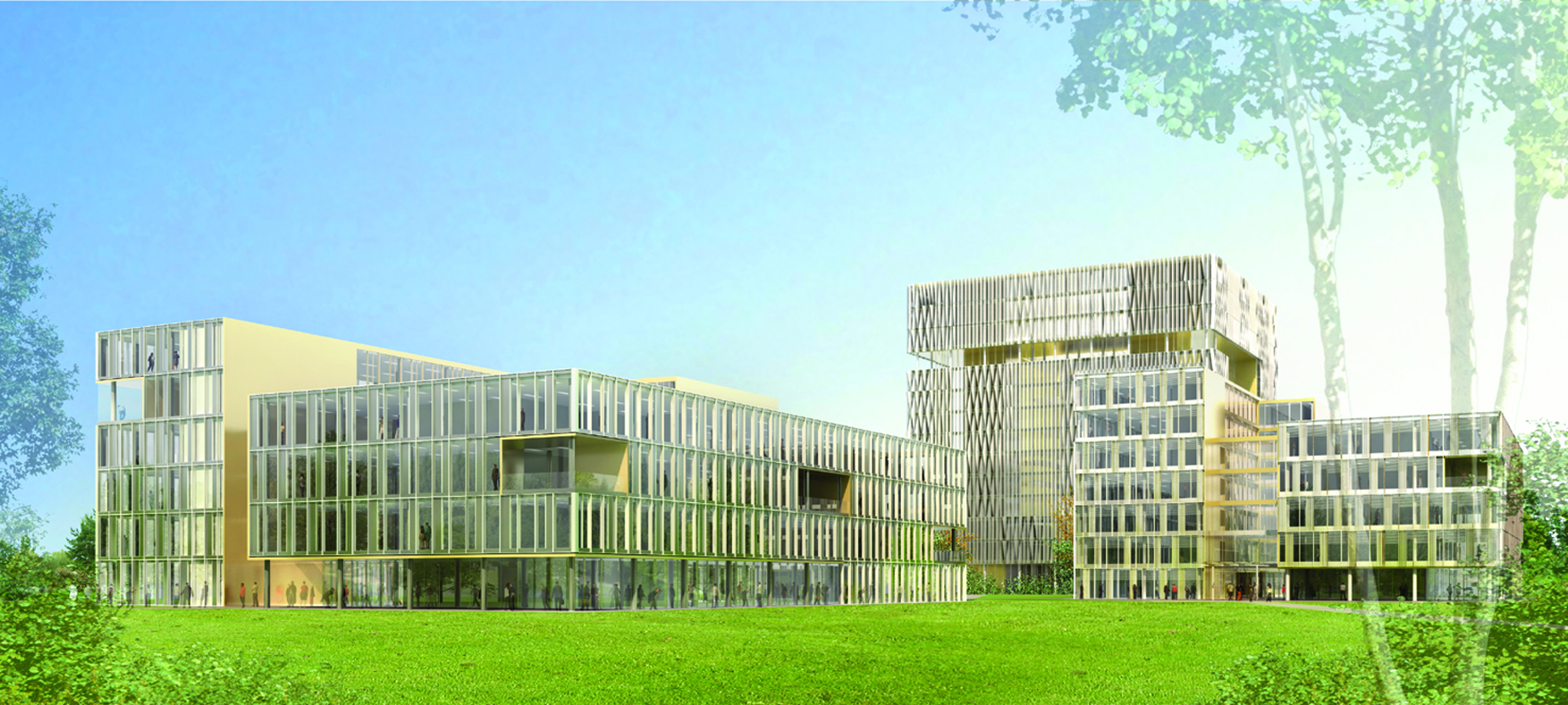

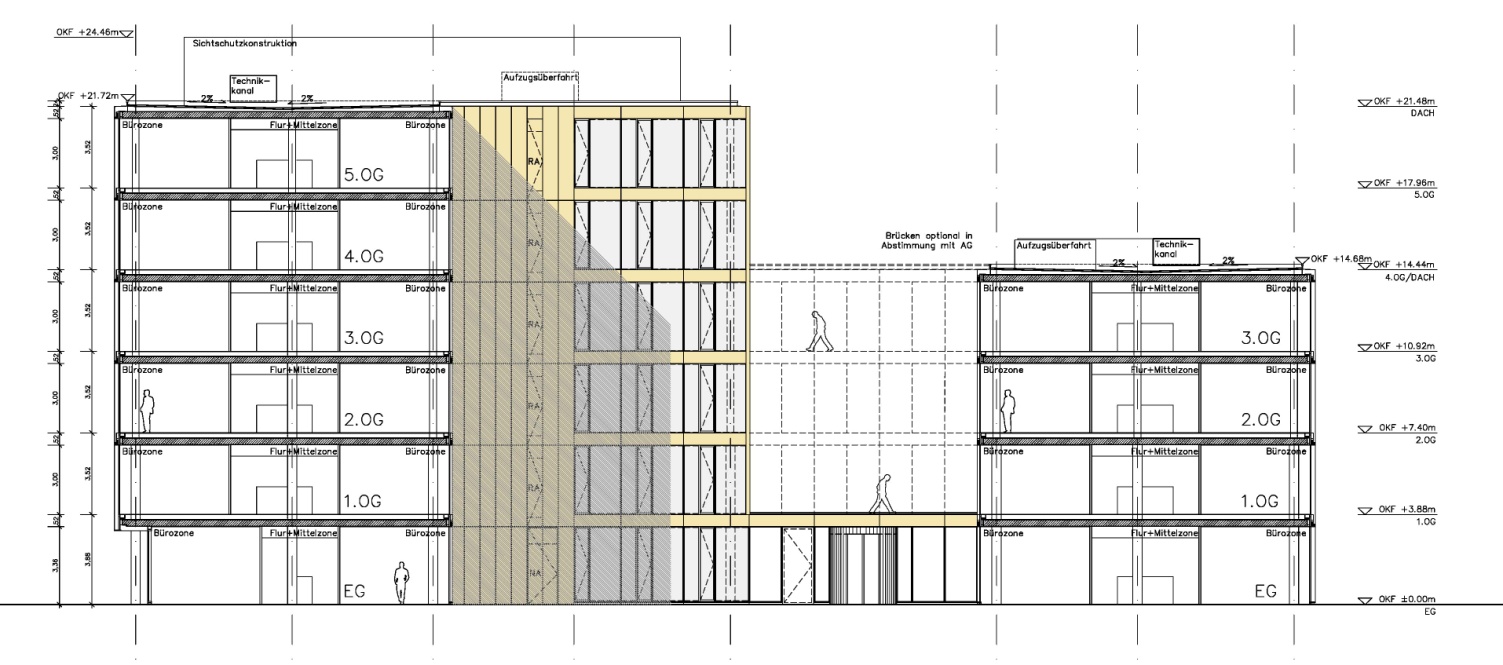

Das geplante Bauwerk besteht aus zwei Teilen, die im Erdgeschoss miteinander verbunden sind. Der südlich gelegene Gebäudeteil besteht aus 4 oberirdischen Geschossen, der nördliche Gebäudeteil aus 6 oberirdischen sowie 2 unterirdischen Geschossen. Beide Gebäudeteile verfügen über den gleichen trapezförmigen Grundriss mit äußeren Abmessungen von ca. 64 m Länge, und einer Breite zwischen 15m und 28m. Die Gesamthöhe beträgt etwa. 21,72 m über OK Rohfußboden EG für den südlichen Gebäudeteil und14,66 m über OK Rohfußboden EG im südlichen Gebäudeteil
Das Bauwerk wird als Stahlbeton-Skelett-Konstruktion errichtet. Die Stahlbetondecken der Geschosse und der Dachdecke werden punktgestützte Flachdecken ausgeführt. Der Stützenabstand beträgt in Quer- und in Längsrichtung jeweils 6,075 m. Die Rundstützen erhalten nach Belastungen gestaffelte Querschnitte.
Der nördlich gelegene Gebäudeteil wird zweigeschossig teilunterkellert. Die Stahlbetondecken über den Untergeschossen werden als punktgestützte Flachdecke ausgeführt, die Bodenplatte freitragend. Die Bodenplatte und die Kelleraußenwände werden als „weiße Wanne“ ausgeführt. Die Abmessungen der Teilunterkellerung betragen ca. 20 m x 26 m
Leistungen Tragwerksplanung HOAI § 64, Lph. 1 - 4 Schallschutznachweis
BGF / BRI
25.800 m² / 86.250 m³
Bauzeit 2012 - 2014
Baukosten KG 300 + 400 (netto) 8,4 Mio. € netto
Bauherr ThyssenKrupp AG, Düsseldorf vertreten durch ThyssenKrupp Real Estate GmbH, Essen
Auftraggeber ECE Projektmanagement G.m.b.H. Co. KG, Hamburg
Architekt Atelier d' architecture Chaix & Morel et associés, Paris JSWD Architekten BDA GbR, Köln
